Оптическая настройка прицела

Основы оптической коррекции прицеливания

Прицел представляет собой сложную оптическую систему, где каждая деталь играет ключевую роль в передаче изображения цели и отображении пересекающихся прицельных линий. Основной задачей правильной настройки является обеспечение точного совпадения плоскости фокусировки изображения цели и плоскости, на которой расположен прицел. Нарушение этого совпадения приводит к эффекту параллакса, при котором при малейшем смещении головы наблюдается относительное движение прицельных линий по отношению к изображению цели. Диаоптрическая настройка отвечает за фокусировку самой сетки прицела под индивидуальные особенности зрения стрелка, однако она не исправляет смещения изображения цели. Таким образом, для достижения максимальной точности требуется последовательное и скрупулёзное выполнение настройки как диоптром, так и механизмами коррекции параллакса.



Внутренняя оптическая цепочка и её влияние на точность

В основе конструкции прицела лежит цепочка оптических элементов, начинающаяся с объектива, который создаёт первое перевёрнутое изображение цели. Далее изображение проходит через систему переориентации, которая формирует вторичное изображение с правильной ориентацией. Позже, при использовании переменной кратности, изображение изменяется группой увеличительных линз, что приводит к образованию так называемой «третьей плоскости изображения», где и располагается прицельная сетка. Совпадение этой плоскости с фокусной плоскостью изображения цели является обязательным условием отсутствия параллаксной ошибки. При увеличении кратности даже незначительное смещение между плоскостями становится заметным, так как малейшие оптические отклонения усиливаются пропорционально увеличению. Поэтому правильная настройка всех элементов оптической цепи имеет решающее значение для стабильности и чёткости изображения.



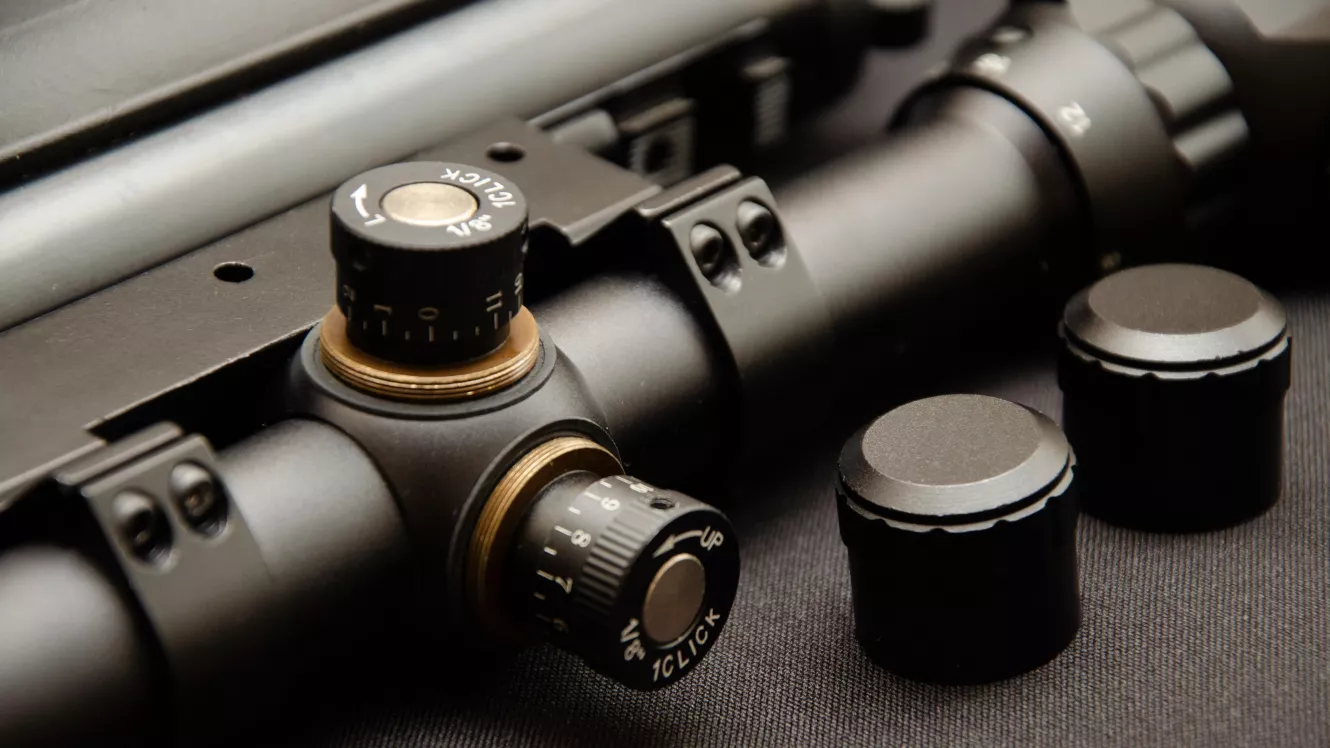

Методика корректной настройки прицела

Настройка прицела производится в два основных этапа, основной упор делается сначала на диоптрию, а затем на устранение параллакса. Для начала следует полностью открутить кольцо окуляра и с использованием равномерно освещённого однотонного фона – например, чистого неба или белой поверхности – совершать постепенные вращения, пока прицельная сетка не станет максимально контрастной и чёткой. Эта процедура позволяет адаптировать прицел к индивидуальным особенностям зрения стрелка, будь то ношение очков, контактных линз или наличие незначительного астигматизма. После установки диоптрического фокуса внимание следует переключить на корректировку параллакса. Прицел, закреплённый на устойчивом креплении и направленный на далекий объект, подвергается дополнительной проверке посредством методики «bob and weave». При этом незаметное смещение прицельных линий относительно цели указывает на необходимость вмешательства в механизм параллакса. В зависимости от конструкции прицела используется либо механизм с регулируемым объективом (AO), либо специальный боковой регулятор (side focus), позволяющий за счет малых поворотных корректировок добиться полного совмещения изображения цели с прицельной сеткой. Важно отметить, что если регулировка перевесила нужное значение, необходимо вернуться к конечному фиксированному положению (end stop) и начать настройку заново, чтобы исключить влияние механического люфта.



Особенности регулировки: диоптр и параллакс

Диоптрическая настройка отвечает исключительно за фокусировку прицельной сетки, делая её максимально чёткой для зрения стрелка, и не влияет на резкость изображения цели. Нарушение фокуса при этом означает, что либо настройки диоптра выполнены неправильно, либо ошибка вызвана оптическими особенностями конкретного прибора.

Никакая настройка окуляра не способна компенсировать смещение плоскостей фокусировки внутри оптической системы прицела.

В свою очередь, корректировка параллакса осуществляется посредством изменения положения фокусной зоны изображения цели, что позволяет добиться одновременной резкости как самой цели, так и прицельной сетки. Незначительные отклонения особенно заметны при использовании высокой кратности, когда каждая малейшая ошибка в совмещении плоскостей становится критичной для точного прицеливания.



Вариативность настроек в зависимости от конструкции прицела

Современные прицелы могут оснащаться различными системами регулировки. Прицелы с регулируемым объективом (AO) предоставляют возможность изменять фокусировку от минимальной дистанции до бесконечности, что особенно актуально для дальнобойной стрельбы. Такие системы требуют более тщательных регулировок, поскольку при быстром переходе между различными дистанциями необходимы дополнительные манипуляции с настройками, чтобы сохранить оптимальное совмещение изображения цели с прицелом. При этом большинство производителей указывает минимальные дистанции, например, многие модели Leupold AO позволяют работать от 50 ярдов, а некоторые – даже от 25 ярдов. В противоположность этому, прицелы с фиксированным объективом изначально настроены на определённое расстояние (чаще всего 100 или 125 ярдов), что освобождает стрелка от необходимости внесения корректирующих настроек на ходу, однако остаётся риск недостаточной резкости при стрельбе с других дистанций. Боковой регулятор, или side focus, представляет собой специализированный механизм, расположенный, как правило, слева от основной регулировки и позволяющий оперативно корректировать параллакс путём незначительных поворотов, что особенно удобно для быстрой адаптации к изменяющимся условиям. Следует учитывать, что в некоторых конструкциях этот регулятор может оказывать влияние не только на устранение параллакса, но и на общую резкость изображения, поэтому требуется особая точность в настройках.



Влияние увеличения и глубины резкости на корректировку

При подборе оптимальной настройки прицела важно учитывать эффект увеличения. При использовании малых кратностей даже незначительные погрешности в оптической цепочке могут оставаться незаметными, тогда как при увеличенных значениях кратности микроскопические смещения становятся критичными для точности прицеливания. Глубина резкости, зависящая от режима работы прицела и его светосилы, оказывает двойное влияние: узкая («тонкая») глубина резкости облегчает обнаружение даже малейших ошибок в совмещении плоскостей, а широкая может создать иллюзию стабильности, скрывая незначительные отклонения. Кроме того, стабильное положение головы, особенно постоянство щекового упора, существенно влияет на итоговую точность настройки, поскольку даже небольшие изменения угла обзора могут провоцировать появление параллаксной ошибки.



Отличия в качестве оптики: высококлассные против бюджетных моделей

Опыт стрелков показывает, что даже при идентичном выполнении процедур настройки значительным фактором остаётся качество оптической системы. Прицелы высокого класса, такие как высококачественные модели, демонстрируют почти идеальное совпадение плоскостей изображения благодаря строгим допускам производства и использованию передовых оптических элементов. При этом даже при должной настройке наблюдаются минимальные отклонения, если все регулировки выполнены корректно. Бюджетные модели или изделия с производственными допусками, например, некоторые варианты NXS, могут страдать от дефектов сборки или несоответствия механических элементов заявленным характеристикам. Плохо установленные или неправильно расположенные элементы внутрисистемной оптики зачастую приводят к тому, что прицельная сетка оказывается чёткой, тогда как изображение цели остаётся размытым, что существенно снижает практическую эффективность прибора. Такие проблемы требуют не только повторной настройки, но порой и обращения в сервисный центр, где могут проверить состояние механизма фокусировки и скорректировать дефектную сборку.



Индивидуальные особенности зрения и их влияние на настройку прицела

Каждый стрелок обладает индивидуальными особенностями зрения, и даже при использовании идентичных прицелов настройки могут незначительно отличаться. Ношение очков или контактных линз, наличие астигматизма, а также временные физиологические состояния, такие как усталость или дегидратация, требуют регулярного контроля и перенастройки оптики. При изменении зрения даже идеально настроенный прицел может утратить свою эффективность, поэтому рекомендуется периодически проводить корректировку диоптры и проверки параллакса в условиях, максимально приближенных к реальным условиям стрельбы. Постоянство приклада, а также стабильное положение головы при стрельбе оказывают значительное влияние на итоговую картину, позволяя минимизировать ошибку даже при незначительных колебаниях условий.



Практические рекомендации по корректировке оптики прицела

Процесс настройки требуется выполнять в строгом соответствии с рекомендациями производителя, не допуская попыток компенсировать один элемент за счёт другого. Первоначальная настройка диоптра должна проводиться с использованием нейтрального фона, когда никаких отвлекающих деталей не присутствует в поле зрения. Только после того как прицельная сетка станет абсолютно чёткой, переходит этап устранения параллаксной ошибки. Для этого прицел устанавливается на неподвижную опору и настраивается на дальнюю цель. Последующее лёгкое движение головы позволяет оценить стабильность изображения: отсутствие смещения прицельных линий говорит о правильном совмещении оптических плоскостей. При обнаружении даже минимальных отклонений производится посекундное изменение положения регулятора параллакса или бокового регулятора с небольшими поворотами. Если регулировка выполнена чрезмерно, необходимо возвращаться к начальному фиксированному положению, чтобы избежать влияния механического зазора или «отката» регулировочного механизма. Такой системный подход позволяет добиться максимально стабильного и чёткого изображения, что критически важно при выполнении высокоточных задач.



Особенности бокового фокуса и его калибровка

В ряде современных моделей прицелов предусмотрена дополнительная регулировка, известная как боковой фокус или регулятор параллакса, размещённый с левой стороны. Его функция заключается в быстром осуществлении корректировок без необходимости полного перенастраивания прибора. Правильное использование этого механизма требует первоначальной установки диоптры и предварительной настройки прибора на бесконечность. Затем посредством малых вращательных движений можно осуществлять дальнейшую доводку для устранения мельчайших смещений прицеленной сетки относительно изображения цели. При этом необходимо учитывать, что в некоторых конструкциях боковой регулятор может оказывать влияние не только на коррекцию параллакса, но и на общую резкость изображения. Поэтому калибровка таких механизмов должна проводиться с особой тщательностью, зачастую с применением заводских меток или вспомогательных отметок, позволяющих добиться максимальной точности и воспроизводимости настроек.



Обмен опытом и практические примеры

Практический опыт пользователей демонстрирует, что даже при наличии чётко отлаженных механизмов корректировки оптики, возникают случаи, когда изображение цели оказывается размытым, в то время как прицельная сетка выглядит идеально. Известны случаи, когда стрелок, используя недорогие или дефектные модели, замечал, что при стрельбе с оружием, например, Savage.17 HMR, изображение цели оставалось невыразительно чётким даже при использовании корректирующих методов. Часто причиной таких проблем становится загрязнение оптики, неисправность конструкции фокусирующих колец или механический люфт, позволяющий смещать внутренние элементы системы. При появлении подобных эффектов рекомендуется проверить состояние оптики, провести тщательную чистку линз и повторить процедуру калибровки диоптра и параллакса. Использование корректирующих элементов, таких как тонкая лента или разметка permanent маркером, может служить временным решением для фиксации установленных значений, однако окончательно настройку следует производить с соблюдением всех технологических требований. Отдельное внимание следует уделять контролю чистоты оптики и стабильности крепления прицела, поскольку даже незначительные вибрации или смещения могут существенно влиять на итоговое качество изображения.



Настройка прицела в условиях различных дистанций стрельбы

Прицелы, рассчитанные на дальнобойную стрельбу, требуют максимально точной настройки как диоптром, так и механизмами отмены параллакса. Стрельба на разные дистанции предъявляет различные требования к оптической системе, поэтому важно производить повторную проверку и корректировку установок в зависимости от режима работы. При использовании прицелов с регулируемым объективом настройка начинается с установки прибора на позицию бесконечности, после чего последовательными небольшими изменениями корректируется фокусировка для достижения оптимальной резкости изображения цели. Для стрельбы на коротких дистанциях часто применяются прицелы с фиксированным парраксом или устройства, специально рассчитанные на минимальные расстояния, что позволяет избежать излишней многократной регулировки и обеспечивает стабильное изображение с минимальной потребностью в корректировках. Постоянное соблюдение стабильного приклада и одинакового положения головы способствует сохранению оптимальных настроек независимо от расстояния до цели.



Основные принципы корректной оптической настройки

Ключевым моментом настройки прицела является последовательное выполнение всех этапов без попыток компенсировать один параметр другим. Первоначальная настройка диоптра должна выполняться исключительно с целью обеспечения абсолютно чёткой прицельной сетки. Последующая корректировка параллакса направлена на устранение смещения изображения цели относительно этой сетки, что достигается посредством аккуратной регулировки соответствующих механизмов. При этом не допускается использование окуляра для попыток фокусировки изображения цели – это приводит лишь к дополнительным оптическим искажениям. Систематическое применение контрольных методов, таких как методика «bob and weave», позволяет в процессе настройки выявлять даже мельчайшие ошибки и своевременно их корректировать. Точное соблюдение установленных последовательностей регулировок, возвращение к конечным позициям для устранения механического зазора и использование нейтральных фонов для проверки качества настройки являются основными условиями достижения оптической гармонии. Индивидуальный подход, основанный на особенностях зрения и физиологических характеристиках стрелка, позволяет обеспечить оптимальное качество изображения при любых условиях, гарантируя стабильную работу прицельной оптики в полевых и спортивных условиях.
